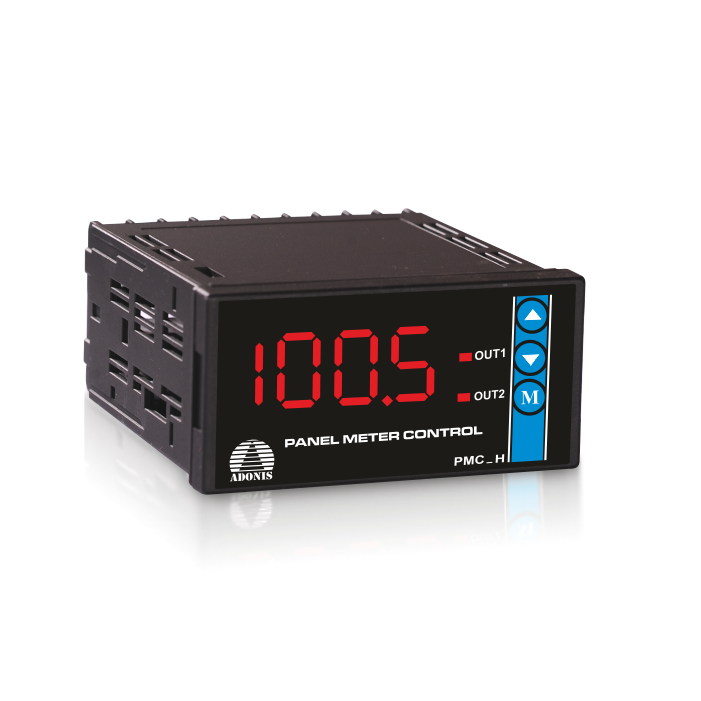

نمایشگر پانل میتر آدونیس 10-0 مدل PMC-H با یک رله خروجی 180~240 VAC 4-20ma

معرفی کلی دستگاه

پانل میتر آدنیس الکترونیک با اتصال انواع ورودی برحسب نوع دستگاه انتخابی توسط مشتری میتواند در قالب دستگاه های زیر مورد استفاده قرار بگیرد:

• سرعت سنج
• دورسنج
• فشار سنج
• نمایشگر وزن
• کنترل دور موتور
• نمایش دور درایو
• نمایش انواع ورودی آنالوگ ( 10~0 ولت ) ، ( 10~2 ولت ) ، ( 20~0 میلی آمپر ) ، ( 20~4 میلی آمپر )

این دستگاه قابلیت ضریب دهی از طریق پارامتر های زیر در منو جهت نمایش ورودی را دارد:

• (SCL.H (SCALE HIGH
• (SCL.L (SCALE LOW
• CT قابلیت تغییر ترانس جریان به عدد دلخواه در دستگاه های مربوطه

این دستگاه قابلیت نمایش ورودی تا 3 رقم اعشار را با دسترسی به پارامتر زیر در منو دارا می باشد.

• (dc.P (DECIMAL POINT

اطلاعات فنی دستگاه در یک نگاه

طریقه اتصال ورودی و خروجی ها به دستگاه

ورودی برق به ترمینال های 1 و2 ، ورودی های جریان و ولتاژ به ترمینال های 9 و 10 و در صورت خرید دستگاه loop power به ترمینال های 9،8و10
مطابق با تصاویر ذیل :
